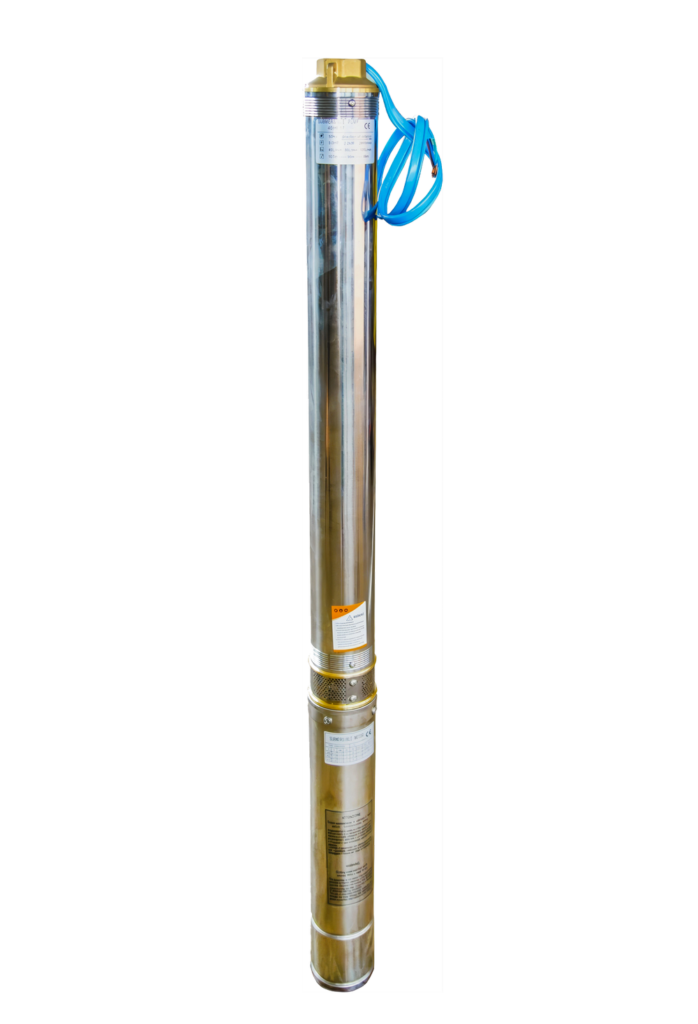

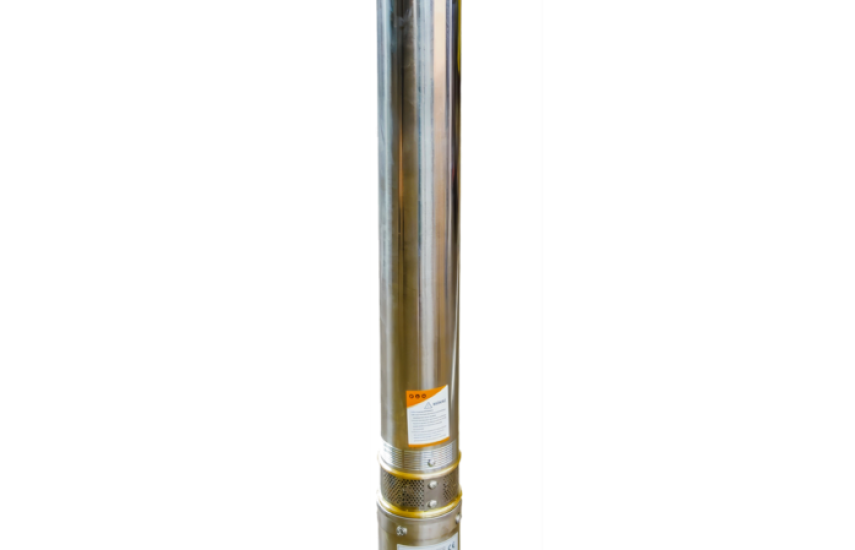

Погружной насос ЭЦВ 4

Условия эксплуатации:

• Температура жидкости до +35 °С.
• Максимальное содержание песка не более 150 г/м3
• Глубина погружения до 100 метров ниже уровня воды
• Напор до 405 м
• Подача до 375 л/мин (22,5 м3/ч)

Установка

L — глубина погружения агрегата, выбирается согласно характеристики скважины.

1 — Агрегат электронасосный ЭЦВ
2 — Колено
3 — Токопроводящий кабель
4 — Плита опорная
5 — Пояс для крепления кабеля
6 — Резиновая прокладка
7 — Ящик управления
8 — Болт
9 — Гайка
10 — Шайба пружинная
11 — Водоподъемная труба
12 — Муфта
13 — Задвижка
14 — Манометр
15 — Кран трехходовой
16 — Болт фундаментный

— в вертикальном положении;
— в горизонтальном положении со следующими ограничениями: 4SH2 – 4SH3 – 4SH4 — 4SH6 —  4SH10 — 4SH16 до 17 ступеней;
— Запуски/час: 20 с равными интервалами.

Схематический чертеж

На всасывающей части агрегата расположена сетка, которая служит для задержания крупных частиц, содержащихся в откачиваемой воде. Каждая ступень (секция) насоса состоит из обоймы, рабочего колеса и отвода лопаточного.

Положение рабочих колес на валу фиксируется шпонками, распорными и защитными втулками. Вал насоса вращается в радиальных подшипниках скольжения, смазка которых осуществляется перекачиваемой водой.

В верхней части насоса расположен обратный клапан, который служит для удержания столба жидкости в водоподъемных трубах при остановках насоса и обеспечивает плавный запуск при повторных пусках

Правила эксплуатации

Монтаж и пусконаладочные работы электронасосных агрегатов необходимо проводить только внимательно ознакомившись с руководством по эксплуатации, поставляемом в комплекте с агрегатом, и на основании требований, изложенных в нем.

1. Эксплуатация электронасосных агрегатов без защитных, пуска-регулирующих станций управления не допускается.

2.  Запрещается запуск насосного агрегата вне скважины. До установки насосного агрегата скважина должна быть прокачана до осветления воды (с целью удаления песка, мусора и т.п.).

3. Дебит скважины должен быть больше, чем производительность установленного электронасосного агрегата.

4.  При монтаже насосного агрегата запрещается приваривать к его корпусу другие детали.

5. Категорически запрещается снимать обратный клапан, сливную пробку.

6. Потребитель обязан иметь акт на скважину в течение календарного года эксплуатации насоса.

7. Перед запуском насосного агрегата проверить на изоляцию токопроводящий кабель в порядке, указанном в руководстве по эксплуатации.

8.  Диаметр водоподъемных труб должен соответствовать марке насосного агрегата.

9. Параметры насосного агрегата (подъем и напор) должны соответствовать параметрам свежины (дебит и динамический уровень).

10. При эксплуатации насоса в гидросистемах под избыточным давлением в обязательном порядке нужно применять устройства: предохранительные, редукционные, обратные клапаны, водонапорные башни и другие устройства, предохраняющие насосный агрегат от гидравлического удара и, как следствие, от преждевременного выхода его из строя.

Преимущества

• Простая и надежная конструкция;
• Армированные рабочие колеса;
• Уменьшено количество ступеней насосной части (за счет улучшения гидравлики рабочего колеса и отвода);
• Для улучшения охлаждения, корпус статора изготавливается из более тонкого металла, чем прежде;
• За счет уменьшения размеров насосной части и облегчения корпуса статора, агрегаты в среднем стали на 25-30% легче аналогов, что удобно при транспортировке и монтаже (некоторые агрегаты можно устанавливать в скважину «вручную» без использования автокрана);
• Конструкция агрегата ремонтопригодная;
• Нет необходимости заливать двигатель(ПЭДВ) принудительно, т.к. он выполнен в самозаполняемом исполнении, достаточно установить агрегат в скважину и через 1 час производить пробный запуск;
• На всех агрегатах помимо резьбового соединения, установлен фланец для удобства монтажа;
• Вся комплектация изготавливается непосредственно на нашем предприятии, что дает возможность реализовывать насосы по доступной цене;
• Вся продукция сертифицированная;
• Вся продукция проходит 100% контроль качества.
