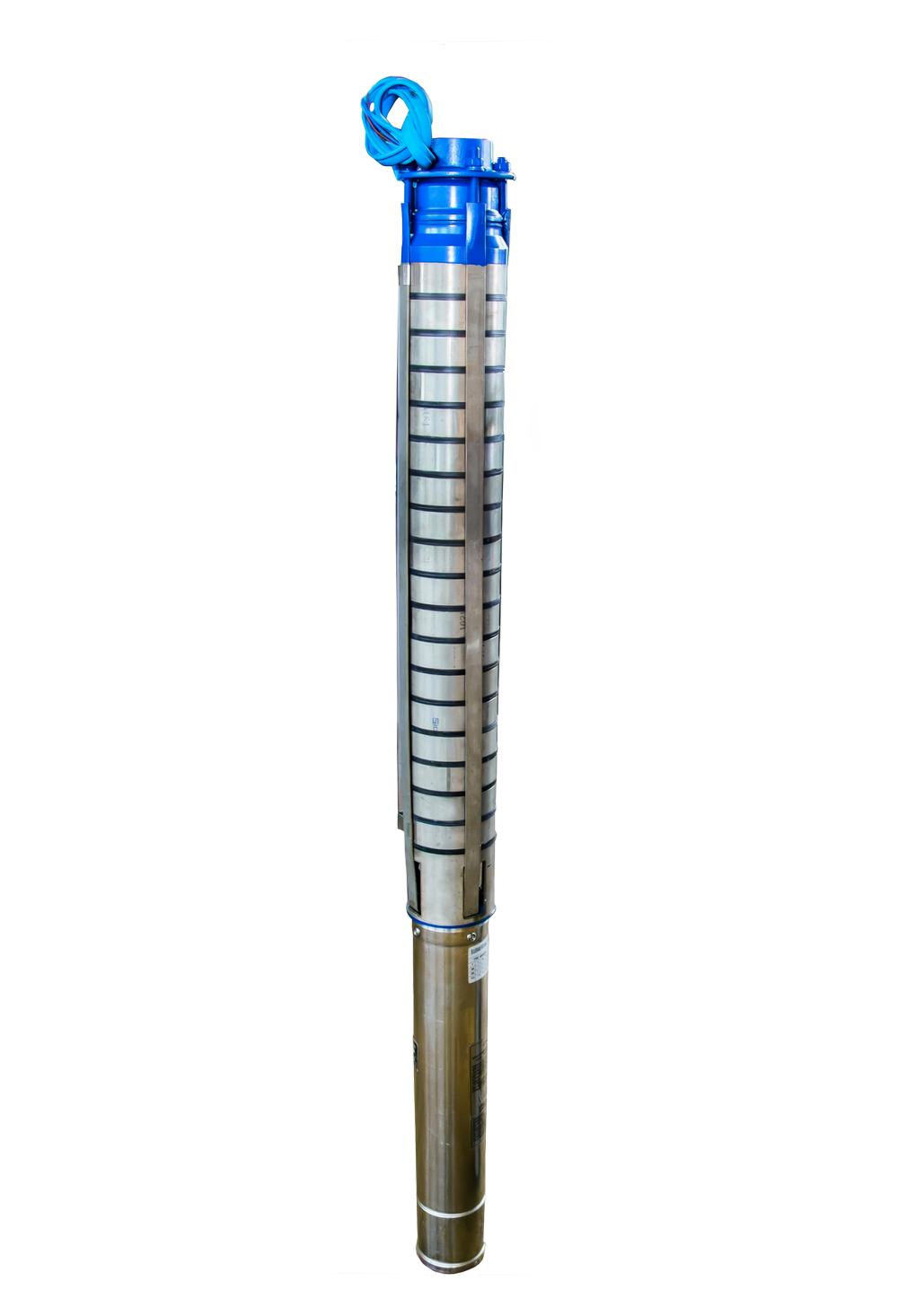

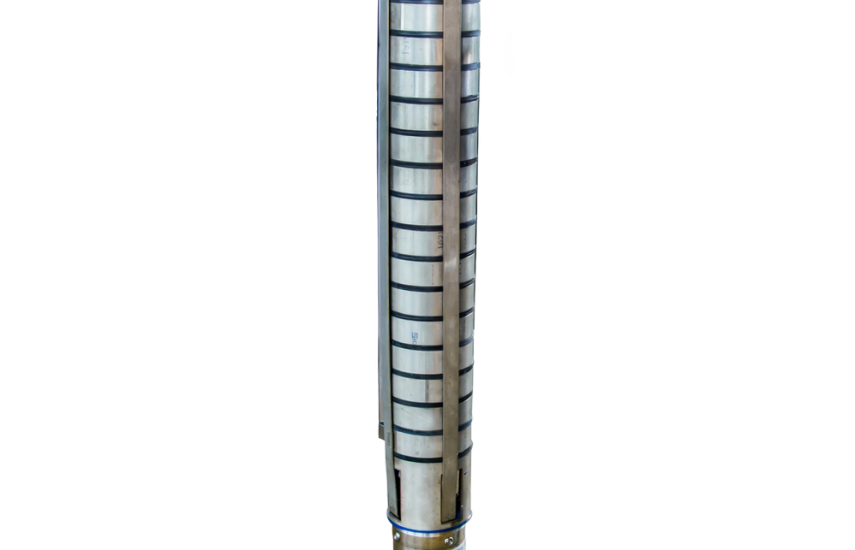

Погружной насос ЭЦВ 5

Общие сведения:

Насосные агрегаты типа ЭЦВ предназначены для подачи воды из скважин с общей минерализацией (сухой остаток) не более 1500 мг/л, с водородным показателем (рН) от 6,5 до 9,5, с температурой до 25 °С с массовой долей твердых механических примесей 0,01% (100 гр/м3), содержанием хлоридов  не более 350мг/л, сульфатов — не более 500мг/л, сероводорода -1,5мг/л.

Агрегаты могут быть использованы для городского, промышленного и сельскохозяйственного водоснабжения, для орошения, понижения уровня грунтовых вод и для бытовых нужд.

Агрегаты работают в продолжительном режиме от сети 3-х фазного переменного тока напряжением 380 В частотой 50 Гц.

В обозначении типоразмера агрегата входят: буквы ЭЦВ (Э – с приводом от погружного электродвигателя,  Ц – центробежный, В – для подачи воды) и цифры, последовательно  указывающие: допустимый диаметр обсадной колонны в дюймах  (диаметр в мм, уменьшенный в 25 раз и округленный), номинальную подачу (в м3/ч) и напор (в м), соответствующий номинальной подаче.

Насосные агрегаты изготавливаются в трех исполнениях:

1. ЭЦВ
2. ЭЦВ с буквой Н( корпусные детали из нержавеющей стали)
3. ЭЦВ с буквами НРК (корпусные детали из нержавеющей стали, рабочие колеса из нержавеющей стали, графитовый подпятник).

Установка

L — глубина погружения агрегата, выбирается согласно характеристики скважины.

1 — Агрегат электронасосный ЭЦВ
2 — Колено
3 — Токопроводящий кабель
4 — Плита опорная
5 — Пояс для крепления кабеля
6 — Резиновая прокладка
7 — Ящик управления
8 — Болт
9 — Гайка
10 — Шайба пружинная
11 — Водоподъемная труба
12 — Муфта
13 — Задвижка
14 — Манометр
15 — Кран трехходовой
16 — Болт фундаментный

— в вертикальном положении;
— в горизонтальном положении со следующими ограничениями: 4SH2 – 4SH3 – 4SH4 — 4SH6 —  4SH10 — 4SH16 до 17 ступеней;
— Запуски/час: 20 с равными интервалами.

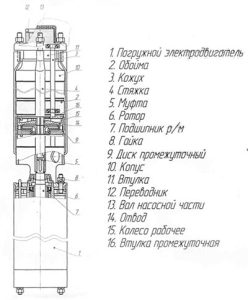

Схематический чертеж

На всасывающей части агрегата расположена сетка, которая служит для задержания крупных частиц, содержащихся в откачиваемой воде. Каждая ступень (секция) насоса состоит из обоймы, рабочего колеса и отвода лопаточного.

Положение рабочих колес на валу фиксируется шпонками, распорными и защитными втулками. Вал насоса вращается в радиальных подшипниках скольжения, смазка которых осуществляется перекачиваемой водой.

В верхней части насоса расположен обратный клапан, который служит для удержания столба жидкости в водоподъемных трубах при остановках насоса и обеспечивает плавный запуск при повторных пусках.

Правила эксплуатации

Монтаж и пусконаладочные работы электронасосных агрегатов необходимо проводить только внимательно ознакомившись с руководством по эксплуатации, поставляемом в комплекте с агрегатом, и на основании требований, изложенных в нем.

1. Эксплуатация электронасосных агрегатов без защитных, пуска-регулирующих станций управления не допускается.

2.  Запрещается запуск насосного агрегата вне скважины. До установки насосного агрегата скважина должна быть прокачана до осветления воды (с целью удаления песка, мусора и т.п.).

3. Дебит скважины должен быть больше, чем производительность установленного электронасосного агрегата.

4.  При монтаже насосного агрегата запрещается приваривать к его корпусу другие детали.

5. Категорически запрещается снимать обратный клапан, сливную пробку.

6. Потребитель обязан иметь акт на скважину в течение календарного года эксплуатации насоса.

7. Перед запуском насосного агрегата проверить на изоляцию токопроводящий кабель в порядке, указанном в руководстве по эксплуатации.

8.  Диаметр водоподъемных труб должен соответствовать марке насосного агрегата.

9. Параметры насосного агрегата (подъем и напор) должны соответствовать параметрам свежины (дебит и динамический уровень).

10. При эксплуатации насоса в гидросистемах под избыточным давлением в обязательном порядке нужно применять устройства: предохранительные, редукционные, обратные клапаны, водонапорные башни и другие устройства, предохраняющие насосный агрегат от гидравлического удара и, как следствие, от преждевременного выхода его из строя.
